Sono disponibili schemi di cablaggio per più riscaldatori / controller?

Per installazioni a pannello semplici che utilizzano il sistema Herschel iQ o il sistema di controllo XLS, la nostra raccomandazione è di collegare il ricevitore di controllo dopo lo sperone fuso. (Quando si utilizza il termostato cablato MD02, il collegamento del cablaggio da e verso il controller deve essere effettuato anche qui).

Il regolatore di temperatura effettivo stesso dovrebbe essere posizionato dove può misurare una temperatura media sensibile nella stanza.

Solo per il sistema iQ Control, è possibile effettuare una connessione di cablaggio per il controller prima della derivazione con fusibile, ma ciò si applica solo se il ricevitore R2 è comandato da un controller T2 o quando viene utilizzato un controller MD01 e si applica principalmente per più pannelli / scenari più complessi. In tutte le altre configurazioni semplici, il ricevitore deve essere cablato dopo lo spur fuso.

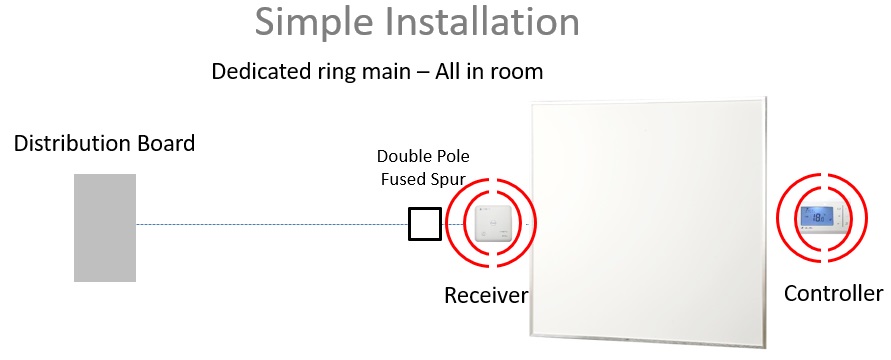

Simple Wiring Schematic

Questo scenario non si applica ai pannelli Herschel Select XLS con i loro ricevitori Smart-R integrati. Questi pannelli sarebbero tutti installati su singoli speroni fusi e un singolo termostato XLS può essere posizionato nella stanza dove può misurare una temperatura media sensibile. I controller XLS assorbono tutti l’alimentazione indipendentemente dai pannelli.

Tuttavia, lo schema seguente rappresenta uno scenario molto comune per i controller Herschel iQ che utilizzano la gamma di pannelli Inspire o i riscaldatori Herschel.

In questo scenario, più riscaldatori devono essere commutati da un singolo controller Herschel iQ in una stanza. Poiché è possibile che il carico di riscaldamento superi l’amperaggio di R2 (10 Amp) o MD02 (16 Amp), è necessario utilizzare un contattore di potenza adeguata per gestire il carico di riscaldamento totale e il ricevitore Herschel R2 o il termostato cablato MD02 verrebbe utilizzato per commutare il contattore prima che i singoli sproni ai riscaldatori.

Il regolatore di temperatura effettivo stesso (T2 o MD02) dovrebbe essere posizionato dove può misurare una temperatura media sensibile nella stanza.

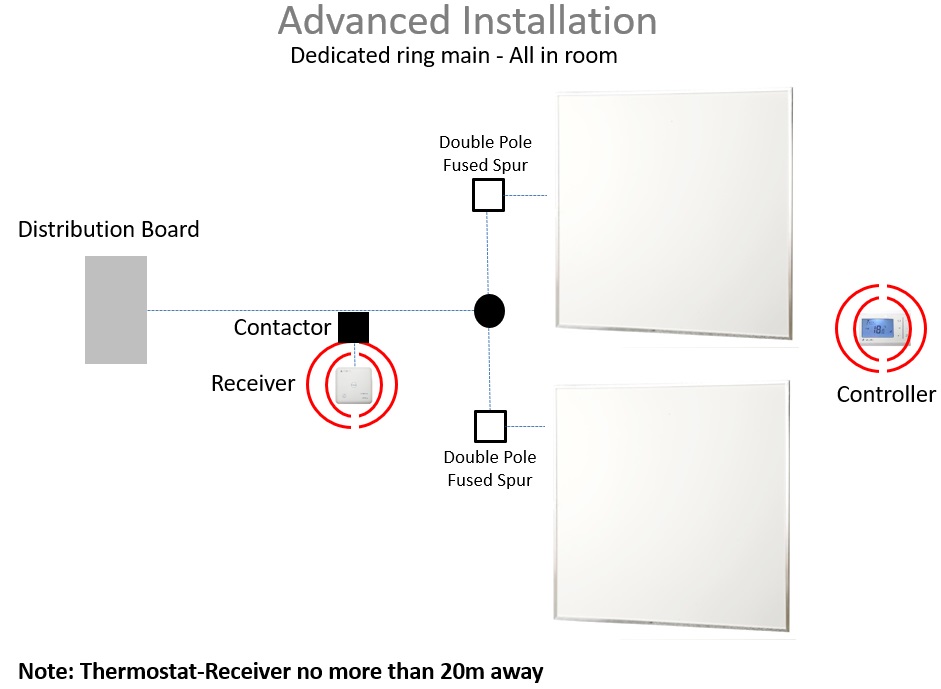

Advanced wiring schematic



Questo scenario non si applica ai pannelli Herschel Select XLS con i loro ricevitori Smart-R integrati. Questi pannelli sarebbero tutti installati su singoli speroni fusi ei termostati XLS possono essere posizionati in ogni stanza dove possono misurare una temperatura media sensibile. I controller XLS assorbono tutti l’alimentazione indipendentemente dai pannelli.

Tuttavia, lo schema seguente rappresenta uno scenario comune per i controller Herschel iQ che utilizzano la gamma di pannelli Inspire o i riscaldatori d’ambiente Herschel in più combinazioni in stanze separate.

In questo scenario il carico di riscaldamento per ogni stanza sarebbe controllato tramite un contattore opportunamente dimensionato controllato dal ricevitore Herschel R2 o dal termostato cablato MD02 per ogni stanza. I riscaldatori sarebbero ancora posizionati su speroni singoli fusi in ogni stanza.

Il regolatore di temperatura effettivo stesso (T2 o MD02) dovrebbe essere posizionato dove può misurare una temperatura media sensibile in ogni stanza.

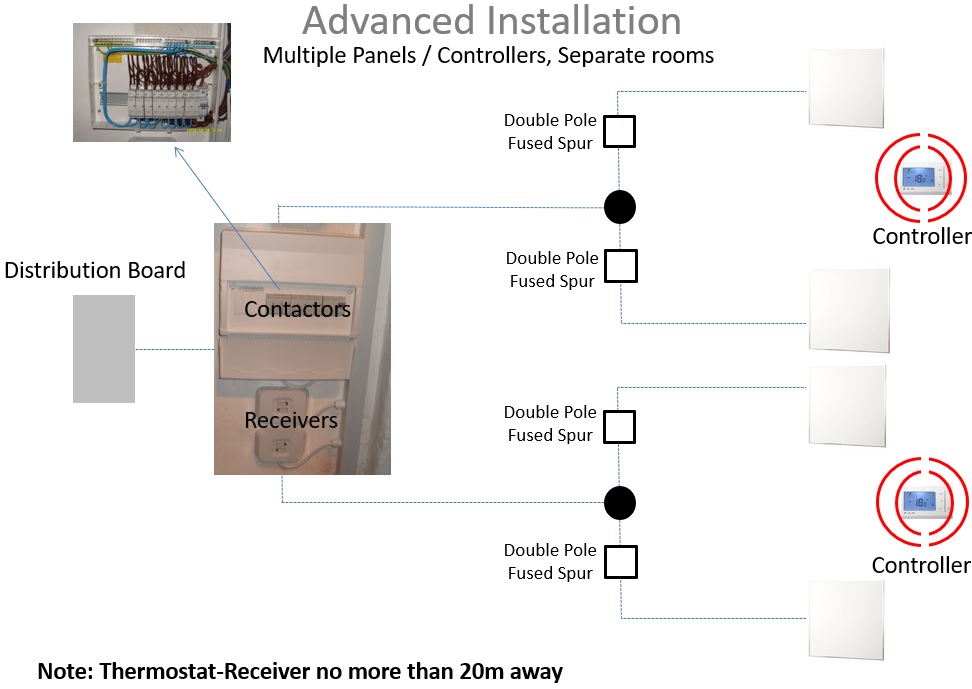

Advanced wiring schematic - multiple panels, controlls, separate rooms
